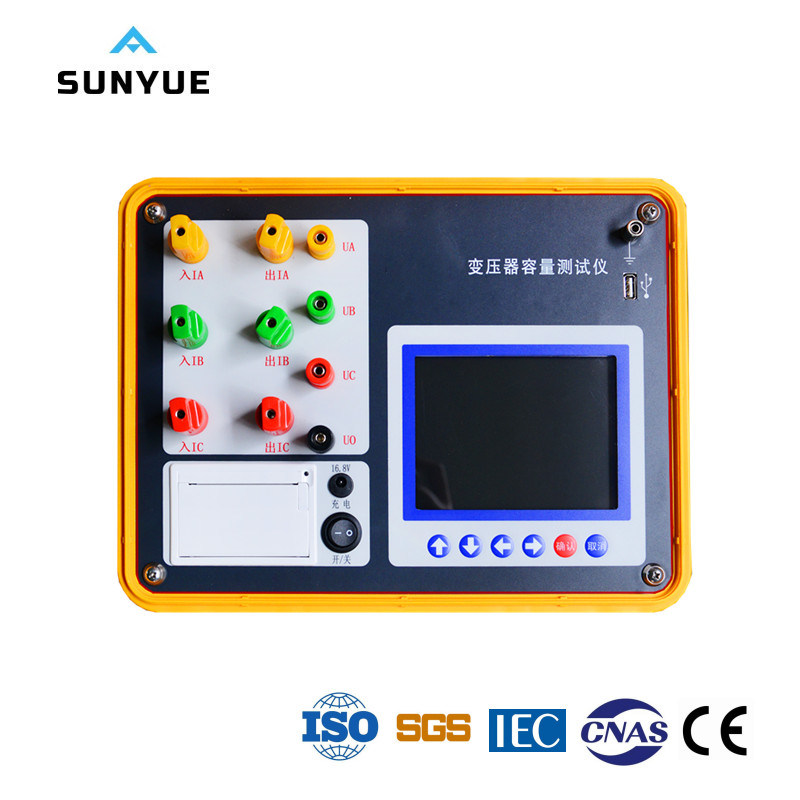

Il tester di capienza del trasformatore è Uno strumento speciale per la misura di capienza del trasformatore di distribuzione di energia, trasformatore a vuoto e misura di perdita di cortocircuito ed ha la funzione dell'analisi armonica, conveniente per l'analisi sul posto di qualità Di griglia di potereIl disegno di circuito dello strumento è Ingegnoso, l'idea è Unico, lo strumento adotta la tecnologia della trasformazione di campionatura sincrona di CA sei avanzati e del segnale numerico, risolta con successo la misura di fattore di potere basso e segnale multicanale nell'ambito dello stato della misura sincrona di elettricità E del calcolo del problemaAllo stesso tempo, la misura dello strumento ha introdotto la correzione necessaria (come: La correzione di tensione, la correzione corrente, la correzione di temperatura, i dati di correzione di frequenza) è Esatti e certi, possono completamente sostituire il metodo tradizionale della prova dello strumento, possono video e registrare tutti gli utenti di dati di misura preoccupar circa, può Essere usato come strumento di alta precisione dell'indicatore di campo di CA

1. Misura di perdita di caricamento:

Video la tensione a tre fasi, la corrente a tre fasi, potere a tre fasi, automaticamente calcolare la percentuale del trasformatore di tensione di impedenza, della conversione di temperatura), liberar della tensione rated, perdita di caricamento automaticamente giudicano il tipo a bagno d'olio o asciutto il modello di memoria del trasformatore di distribuzione, il processo della prova dell'allarme delle funzioni rapide adattabili, conveniente per gli utenti

2. Misura di perdita a vuoto:

Lo strumento video la tensione a tre fasi, il potere corrente ed a tre fasi a tre fasi. Lo strumento video il tasso di distorsione della forma d'onda applicata dell'alimentazione elettrica ed automaticamente calcola la perdita a vuoto quando la corrente a vuoto del trasformatore è Convertita in tensione rated e la correzione di distorsione di forma d'onda è Effettuata. Egualmente video il tipo della memoria a bagno d'olio o dry-type del trasformatore di distribuzione

3. Misura di monofase:

Può Essere usata per controllare i difetti del trasformatore di monofase o per la situazione che non ci è Potere a tre fasi sul luogoLo strumento può Registrare i dati di tre misure monofasi e calcola la perdita a vuoto, la tensione di impedenza e la perdita di caricamento correnti e a vuoto del trasformatore secondo i modi di collegamento differenti del trasformatore

4. Misura dell'impedenza di zero-sequenza:

La misura dell'impedenza zero di sequenza è Applicabile al trasformatore con punto neutro nel collegamento a stella al lato ad alta tensione. Lo strumento può Registrare l'impedenza zero di sequenza, la reattanza zero di sequenza, l'induttanza zero di sequenza, l'angolo di impedenza e la resistenza zero di sequenza

5. Misura di capienza:

Fornire la batteria di litio ricaricabile incorporata, in se può Produrre l'alimentazione elettrica a tre fasi dell'invertitore dell'onda di seno, automaticamente registrano la tensione dell'uscita, con l'apertura morbida e morbido arrestare la funzione, senza alcun'alimentazione elettrica esterna che può Realizzare la misura di capienza del trasformatore di distribuzione ed il giudizio del modello, allo stesso tempo mostra la conversione di tensione e di temperatura di impedenza del trasformatore), perdita di caricamento di flusso di potere rated

6. Nell'intervallo permissibile di misura dello strumento, la misura diretta può Essere effettuata; Fuori dell'intervallo di misura, la tensione esterna ed il trasformatore corrente possono essere connessi. Lo strumento può Fissare il rapporto di tensione esterna e del trasformatore corrente direttamente per video la tensione applicata ed il valore corrente

7. Lo strumento ha la funzione dell'analisi armonica, che può Misurare il tasso dell'inclusione di armoniche multiple ed il tasso totale di distorsione ed ha la visualizzazione originale dell'istogramma e di forma d'onda

8. Lo strumento adotta la grande visualizzazione dell'affissione a cristalli liquidi, che può Video la tensione a tre fasi, la corrente a tre fasi, il potere a tre fasi, la tensione media a tre fasi, la corrente media a tre fasi, il potere totale a tre fasi ed i dati relativi sullo stesso schermoVisualizzazione using il menu cinese, richiesta cinese, facile funzionare

9. AC/DC a doppio uso: Rifornimento di potenza della batteria del litio o alimentazione elettrica del caricatore di CA 220V adattabile

10. Gestione di carico intelligente, visualizzazione della quantità Elettrica restante, allarme elettrico basso di quantità , registrazione automatica della lampadina, quantità Elettrica di risparmio

11. Nessuna di potere visualizzazione dell'orologio e della data fuori; La memoria di dati può Essere divisa in memoria dell'azionamento del USB e di memoria locale, in cui la memoria locale può Memorizzare 200 dati di prova e la memoria locale può Essere trasferita all'azionamento del USB; Il formato dei dati memorizzati sull'azionamento del USB è Formato di parola, che può Essere stampato e stampato direttamente sul calcolatore

12. Funzione di stampa della stampante termica, veloce e silenzioso

13. L'interfaccia di interazione human-computer è Più Amichevole: La barra di stato alla parte superiore delle visualizzazioni la condizione istantanea di inserzione dell'azionamento in tempo reale e le informazioni rapide disgiunte corrispondenti video quando l'unità è Gestita senza collegamento

14. Di piccola dimensione, leggero, facile trasportare ed usare

esattezza di misura 1. Basic: Tensione e ± Corrente (lettura x 0.2%+2 parole)

Potere (± Di 0.2≤ COS φ ≤ 1) (lettura × 1.0% +2 parole)

Capienza del più O meno (lettura) le parole di x 10% + 2

intervallo di misura 2. Capacity: 30KVA ~ 65000KVA

intervallo di misura 3. Voltage: ~ 850V di CA 50V

intervallo di misura 4. Current: ~ 100A di CA 0.5A

temperatura 5. Operating: ~ 40º C di -10º C

umidità 6. Environmental: ~ 85% di 10%

temperatura 7. Storage: ~ 50º C di -20º C

formato 8. External: 320mm× 270mm× 145mm

9. Weight: 5kg (ad esclusione della riga della prova)
